เหมาะสำหรับการวัดความดันของของเหลว ไอน้ำ และก๊าซ ที่ไม่กัดกร่อนเหล็กและโลหะผสมทองแดง เนื่องจากมีการจัดเครื่องส่งสัญญาณความต้านทานแบบสลิปไวร์ไว้ภายในเกจวัดความดันการส่งผ่านระยะไกลแบบต้านทาน ค่าที่วัดได้จึงสามารถส่งไปยังอุปกรณ์รองที่อยู่ห่างจากการวัดด้วยไฟฟ้า เพื่อให้บรรลุการตรวจจับแบบรวมศูนย์และการควบคุมระยะไกล นอกจากนี้เกจวัดแรงดันยังสามารถระบุแรงดัน ณ จุดนั้นได้ เพื่ออำนวยความสะดวกในการตรวจสอบการทำงานนอกสถานที่
เกจ์วัดแรงดันระยะไกลต้านทาน YTZ
1 เหมาะสำหรับการวัดความดันของของเหลว ไอน้ำ และก๊าซ และสื่ออื่น ๆ ที่ไม่กัดกร่อนเหล็กและโลหะผสมทองแดง เนื่องจากมีการจัดเครื่องส่งสัญญาณความต้านทานแบบสลิปไวร์ไว้ภายในเกจวัดความดันการส่งผ่านระยะไกลแบบต้านทาน ค่าที่วัดได้จึงสามารถส่งไปยังอุปกรณ์รองที่อยู่ห่างจากการวัดด้วยไฟฟ้า เพื่อให้บรรลุการตรวจจับแบบรวมศูนย์และการควบคุมระยะไกล นอกจากนี้เกจวัดแรงดันยังสามารถระบุแรงดัน ณ จุดนั้นได้ เพื่ออำนวยความสะดวกในการตรวจสอบการทำงานนอกสถานที่
2 ตัวชี้วัดทางเทคนิคหลักสไลด์ลวดต้านทานแผนภาพการเดินสายไฟเครื่องส่งสัญญาณ
YTZ ต้านทานแรงดันระยะไกล
สภาพแวดล้อมในการใช้ตาราง :-40~60 องศา ความชื้นสัมพัทธ์ไม่เกิน 85% และการสั่นสะเทือนและการเต้นเป็นจังหวะที่คมชัดของสื่อที่วัดได้ (ควบคุม) ไม่ควรส่งผลกระทบต่อการทำงานปกติอย่างมีนัยสำคัญ ของเครื่องดนตรี
ผลกระทบของอุณหภูมิ: เมื่ออุณหภูมิในการทำงานเบี่ยงเบนจาก 20±5 องศา C อุณหภูมิข้อผิดพลาดเพิ่มเติมจะต้องไม่เกิน 0.4%/10 องศา C
ระดับความแม่นยำ :1.6
ความต้านทานเริ่มต้นของเครื่องส่งสัญญาณ: 30 ~ 20Ω
ความต้านทานของเครื่องส่งสัญญาณเต็ม: 340 ~ 400Ω
แรงดันไฟฟ้าที่ใช้ของขั้วเครื่องส่งสัญญาณไม่เกิน 6V
สภาพแวดล้อมสำหรับการใช้เกจวัดแรงดันระยะไกลความต้านทาน: -40 ~ 60 องศา C ความชื้นสัมพัทธ์ไม่เกิน 85% และการสั่นสะเทือนและการเต้นเป็นจังหวะที่คมชัดของสื่อที่วัดได้ (ควบคุม) ไม่ควรส่งผลกระทบอย่างมีนัยสำคัญต่อสภาวะปกติ การทำงานของเครื่องมือ
ผลกระทบของอุณหภูมิ: เมื่ออุณหภูมิในการทำงานเบี่ยงเบนจาก 20±5 องศา C อุณหภูมิข้อผิดพลาดเพิ่มเติมจะต้องไม่เกิน 0.4%/10 องศา C
เกจวัดแรงดันการส่งผ่านระยะไกลแบบต้านทานประกอบด้วยเกจวัดแรงดันท่อสปริงและเครื่องส่งสัญญาณความต้านทานแบบสไลด์ ฟังก์ชั่นของชิ้นส่วนทางกลของเกจวัดแรงดันระยะไกลความต้านทานนั้นเหมือนกับฟังก์ชั่นของเกจวัดแรงดันท่อสปริงทั่วไป เนื่องจากระบบเครื่องส่งสัญญาณความต้านทานถูกตั้งค่าไว้ที่กลไกการส่งผ่านเกียร์ เมื่อเพลาเกียร์เซกเตอร์ในกลไกการส่งผ่านเกียร์โก่งตัว แขนโรเตอร์ของเครื่องส่งสัญญาณความต้านทาน (แปรง) ก็จะถูกโก่งเช่นกัน เนื่องจากแปรงเลื่อนไปที่ตัวต้านทาน การเปลี่ยนแปลงของค่าความดันที่วัดได้จะถูกแปลงเป็นการเปลี่ยนแปลงของค่าความต้านทาน และถูกส่งไปยังเครื่องมือรอง ซึ่งระบุค่าการอ่านที่สอดคล้องกัน ในเวลาเดียวกัน เครื่องมือหลักยังระบุค่าความดันที่สอดคล้องกันอีกด้วย

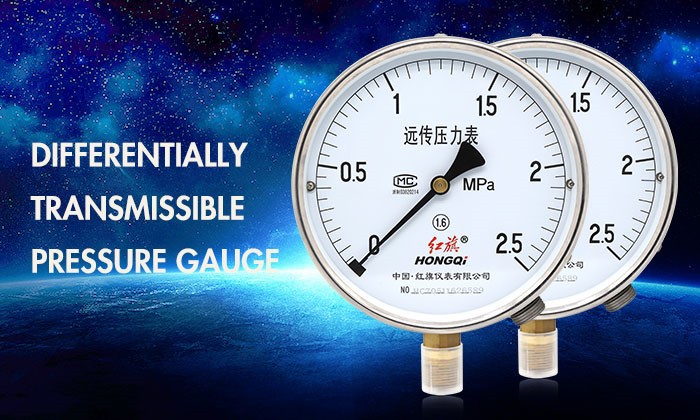

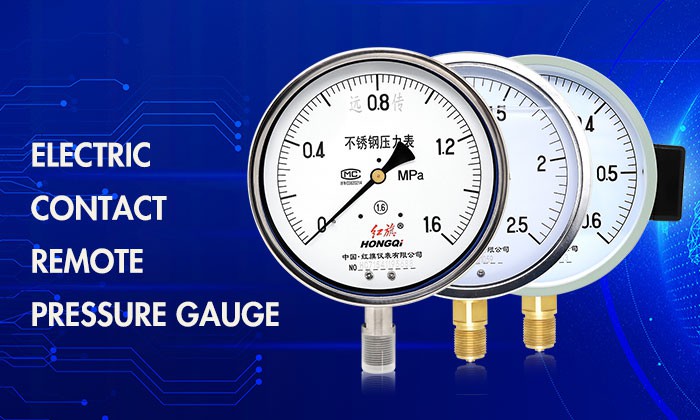

เครื่องวัดความดันระยะไกลมีเครื่องวัดความดันระยะไกลแบบดิจิตอล เครื่องวัดความดันระยะไกลแบบสัมผัสไฟฟ้า เครื่องวัดความดันระยะไกลความต้านทาน เกจวัดความดันระยะไกลที่แตกต่างกัน มาตรวัดความดันระยะไกลต้านทานแรงกระแทกและอื่น ๆ
